我厂采用优质碳素钢和合金钢圆钢棒生产球磨钢球。轧制后的红态钢球立即进入本厂专门设计的特殊热处理设备进行在线淬火和回火热处理。
可使产品获得均匀一致的硬度和很高的耐磨性能。我厂也可以按照客户的特殊要求，在热处理车间将钢球进行再加热热处理。
我厂生产的磨矿介质的硬度分为“平均表面硬度”和“平均体积硬度”两大类。
1、平均表面硬度
按平均表面硬度生产的产品具有一个硬的表层，心部较软，具有良好的弹性和抗破碎性。这类产品的尺寸系列通常为￠60~130mm。产品牌
号和硬度值如下：

2、平均体积硬度
按平均体积硬度生产的产品具有极高的硬度并具有贯穿其整个体积，具有极好的耐磨损性能并一直保持到极小的直径。
这类产品的尺寸系列通常为￠20~80mm。产品牌号和硬度值如下：

“平均体积硬度”被普遍认为比“平均表面硬度”更能说明产品的耐磨损性能。

球磨钢球的硬度值按照中华人民共和国国家标准GB230-80《金属洛氏硬度试验方法》之规定制度取试样进行测定。
钢球平均表面硬度值的测定方法为：在每个样品钢球的表面上任意测定四个点的硬度值，取其算术平均值作为该样品的平均表面硬度值。

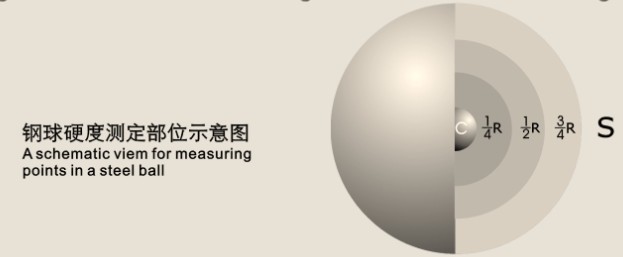

钢球平均体积硬度值的测定方法为：每个样品钢球测定五个点的硬度值，其中一个点在钢球的表面上，
另四个点分别在钢球同一全剖面上，另四个点分别在钢球同一全剖面上的3/4 R、1/2 R、1/4 R及球心处。钢球平均体积硬度按下式计算：
平均体积硬度=0.289×表面处之硬度值
+0.437×3/4R处之硬度值
+0.203×1/2R处之硬度值
+0.063×1/4R处之硬度值
+0.008×球心处之硬度值
我们认为在544VHN（500BHN）以上用洛氏硬度（RCHN）计量磨矿介质的硬度更为适当。
